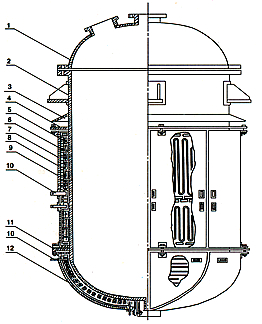

1、 釜殼 2、 釜體 3、 防水罩 4、 固定法蘭 5、 碳化硅板 6、 電阻帶 7、 保溫層 8、 輻射屏蔽層 9、 加熱器殼體 10、接線電極 11、固定釜加熱器殼體環 12、加熱器底殼

一、概述
     反應釜電加熱器是在吸收國內外先進技術的基礎上研制的新型產品。它克服燃煤、燃油、燃?xì)獾姆磻?yīng)釜污染大、自動化控溫困難、精度差、存在安全隱患缺點。反應釜電加熱器具有加熱迅速、耐高溫、耐腐蝕、無環境污染、自動化控溫精度高、使用極為方便等優點。反應釜電加熱器現廣泛應用于制藥、石油、化工、顏料、樹脂、食品等行業。

二、反應釜電加熱器分為兩種模式
    一是采用法蘭式管狀電熱元件倒插在反應釜夾套中加熱導熱油，將熱能傳輸給反應釜中的化工原料。
    二是直接在反應釜中插入管狀電熱元件或在壁四周均勻分布電熱管。這種模式稱為內熱式。內熱式升溫快、效率高。
還有一種模式是遠紅外電加熱裝置。即電加熱器包裹住反應釜底部及中下部位進行加熱。
    遠紅外電加熱裝置具有加熱面積大，升溫平穩而快，放熱均勻，溫度控制方便，可上、中、下分段控制，釜內釜壁溫度易控制，對釜內物燃料無任何副作用，更不會出現物料碳化現象，運行無噪音，無污染，使用壽命長（30000小時以上），節能顯著（28%以上）。加熱器溫度可在常溫到800℃范圍內任意設定。
　 　隨著世界人類對環境保護意識重視，因“遠紅外電加熱裝置”解決了原始加熱方式對生態環境的嚴重污染等問題，所以“遠紅外電加熱裝置”被國內有識知士共譽為“綠色加熱裝置”。
